产品介绍

SM-W3031A 无线图像实时传输系统，是我公司生产的广播级高清晰度图像实时传输系统。采用当前领先的COFDM调制技术，有相对窄的空中带宽（8MHz）和极强的抗多径干扰能力，并结合国外先进的分集接收技术，克服模拟技术和常规调制技术下图像传输多径反射及遮挡所带来的困扰，实现在高速运动中拍摄并实时非视距传输高质量图像，特别适合于复杂环境下使用；音视频编码采用MPEG-2标准，清晰度达到DVD分辨率（720*576@ PAL / 720*480@ NTSC），具有画质清晰、色彩亮丽、图像流畅的特点。

应用范围

可应用于公安、消防、 交警、人防应急、城管执法、环保监控、三防应急、水利防汛、电力抢险、铁路抢险、海事执法、海监巡查、海关边防、码头监控、森林防火、油田防盗、军事侦察、电视转播等；适合城区、海上、山地等多种复杂环境中高质量图像的实时移动传输。

产品特点

• 工作频段可在138MHz～999MHz订制

• 高质量的数字视频处理及MPEG-2视频编解码，DVD画质

• 极短的编码延时，端到端为300毫秒

• 高速移动及多径干扰下可稳定传输图像、语音

• 强大的NLOS非视距传输能力

• 发射功率1～5W订制

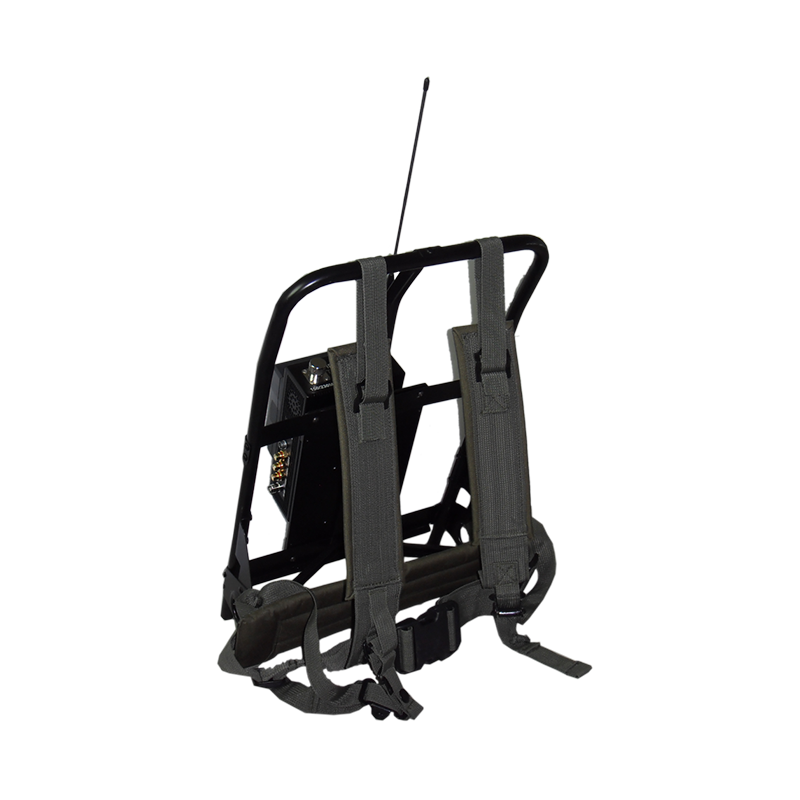

• 标配军用背架，散热性能好

• 具有空间分集接收能力

• 双天线接收，信号稳定、图像流畅

• 双路标准CVBS视频输出

• 体积小，重量轻，安装使用便捷

技术参数

•


  射频调制部分

• 工作频段： 138MHz～999MHz，频率可定制

• 输出功率： 1～5W可定制

• 调制方式： COFDM

• 信道带宽： 8MHz

• 纠错方式： FEC@Viterbi （1/2，2/3，3/4）

• 保护间隔： 1/32，1/16，1/8，1/4

• 系统部分

• 符合MPEG-2技术标准

• 码流： 1.5Mbps～6Mbps

• 系统延时： 300ms

• 误码率： ≤10-6

• 传输距离： 机载使用＞80公里 ；海事应用：＞40公里；城区应用＞3公里；郊区应用＞8公里

• 使用方式： 单兵式

• 音视频部分

• 压缩格式： MPEG-2

• 视频输入： PAL/NTSC

• 音频输入： 左右声道

• 图像清晰度：分辨率为720*576、帧率为25帧/秒

• 视频输入物理接口： 莲花母座

• 音频输入物理接口： 莲花母座

• 其它部分

• 供电： 广电专用电池DC14.4V SONY V型扣

• 外形尺寸： 205*125*63mm (L×W×H)

• 重量： 1.5kg
