产品介绍

SDXH265-W微型高清无线图像实时传输系统是公司生产的新一代广电标准图像实时传输系统。采用当前领先的COFDM调制技术，相对窄带的空中频率占用（6/8MHz）和很强的抗多径干扰能力，克服模拟技术和常规调制技术下图像传输多径反射及遮挡所带来的困扰，实现在非视距（非通视）的情况下，高速运动拍摄并实时传输高质量图像。特别适合于复杂环境下使用；广电行业角度设计，体积小，重量仅有168g，可用于媒体公司近距离有遮挡物非视距直播工作或空旷可视直播工作。运用高效压缩H.265新数字编码标准，清晰度达到全高清HD1080P画质，分辨率达到（1920*1080）；优化编码算法使其系统延时达到250ms；支持数字接口HDMI输入，具有画质细腻、成色优秀、丰富的颜色调控能力等高清画质特点。

应用范围

主应用于广电转播、广电直播：广播领域、体育转播、社会新闻、空中实况、演播室、登山探险等方面。可应用于公安、消防、 交警、人防应急、城管执法、环保监控、三防应急、水利防汛、电力抢险、铁路抢险、海事执法、海监巡查、海关边防、码头监控、森林防火、油田防盗、军事侦察、电视转播等；适合城区、海上、山地等多种复杂环境中高质量图像的实时移动传输。

产品特点

• 高效压缩H.265数字视频编码标准

• 极短的编码延时，端到端为250毫秒

• 发射机重量仅有168g

• 发射机体积超小：100*65*23mm

• 设备自带3频段信道按键切换

• USB录像功能

• 以太网输出可网络推流

• 多种标准输出分辨率可调

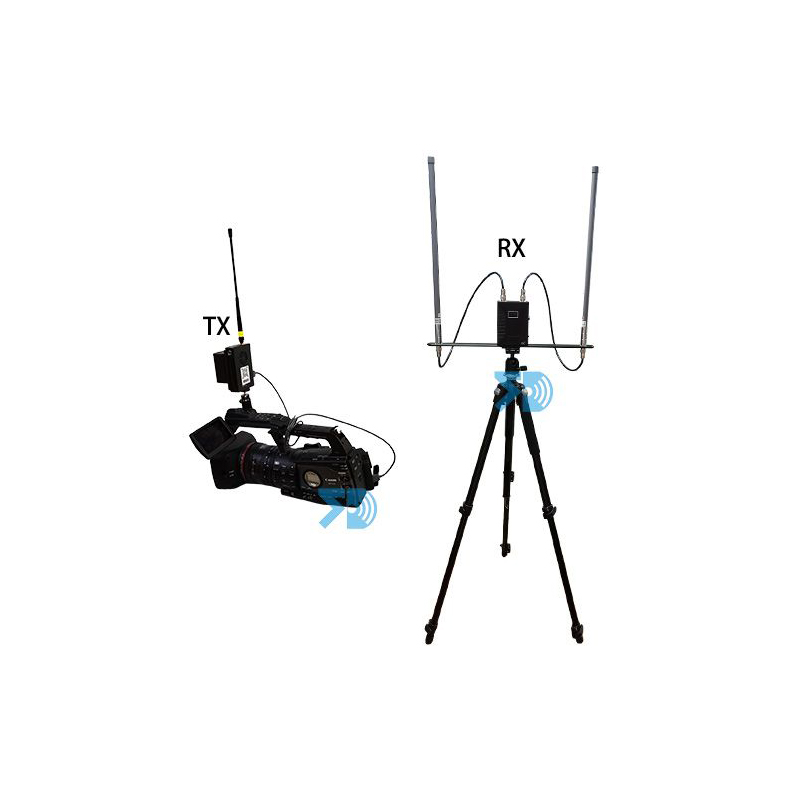

• 发射与接收自带标准广电三角架固定孔位

• 发射机BP电池设计

• 接收机V型电池设计

• 接收机LED液晶参数显示

• 接收机百分比信号指示

• 数字SDI高清输出接口

• 分辨率达到：高清HD1080P画质（1920*1080）

• 加强散热功能、降低整机功耗

• 高速移动及多径干扰下可稳定传输图像、语音

• 强大的NLOS非视距传输能力

• 发射功率：800mW

技术参数

• 射频调制部分

• 工作频段： 300～800MHz 频率可订制

• 输出功率： 500-1000mW

• 调制方式： COFDM

• 信道带宽： 6/8MHz

• 信道数量： 3信道

• 纠错方式： 1/2，2/3，3/4，5/6，7/8

• 保护间隔： 1/32，1/16，1/8，1/4

• 系统部分

• 码流： 5Mbps～8Mbps

• 系统延时： 400ms

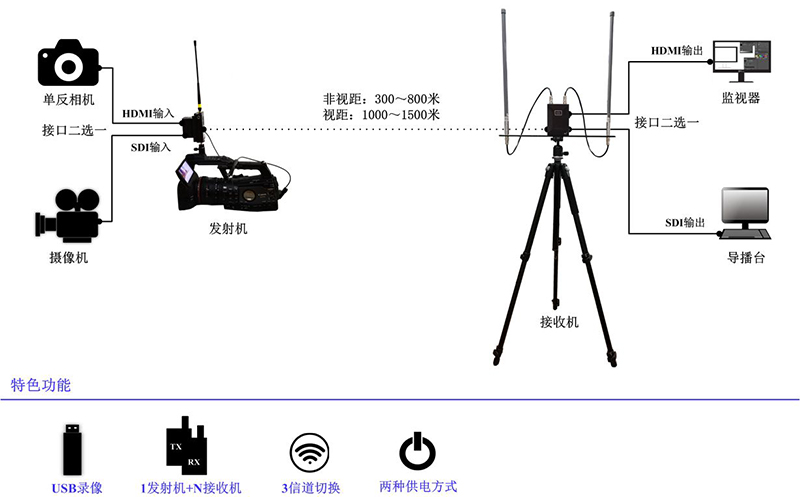

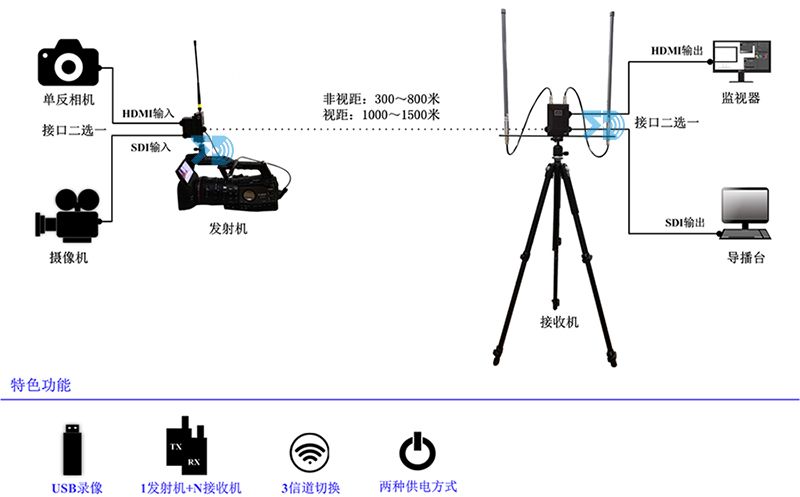

• 传输距离： 非视距：300-800米   视距：1000-1500米 空对地5-10公里

• 使用方式： 直播、航拍、短距离非视距图传

• 音视频部分

• 压缩格式： H.265

• 音视频输入： HDMI×1或SDI×1

• 图像清晰度： 720P50Hz、720P60Hz、1080I50Hz、1080I60Hz、1080P50Hz、1080P60Hz

• 图像帧率:  标准24、50、60帧/秒, 兼容其他帧率

• 以太网输入： 可接以太网

• 其它部分

• 外接供电： B型口  DC 7～16V

• 电池供电： BP扣扳，广电BP电池

• 指示灯： 视频源显示、频段信道显示

• 固定： 底部设有4个固定孔位，可固定于摄像机

• 外形尺寸：100*65*23mm(L×W×H)

• 重量： 168g
